Com a atualização contínua dos equipamentos industriais modernos, os requisitos de desempenho para componentes mecânicos estão cada vez mais altos. Especialmente nos campos de máquinas de engenharia, geração de energia eólica, equipamentos médicos e aeroespacial, o sistema de jangadas deve não apenas suportar cargas extremamente altas, mas também garantir uma precisão de rotação extremamente alta. Como manter a rotação precisa em condições de alta carga tornou -se uma questão central de preocupação no setor.
Como um componente de giro de alto desempenho, o anel de giro de quatro pontos se tornou gradualmente a chave para resolver esse problema devido ao seu design estrutural exclusivo e excelente desempenho. Com sua "distribuição mecânica precisa" e "projeto estrutural compacto", ele atinge uma precisão de rotação extremamente alta, garantindo a capacidade de rolamento de carga, tornando-se uma arma secreta indispensável para equipamentos mecânicos de ponta.
1. Qual é o anel de sobrecarga de quatro pontos ?
1.1. Análise de conceito básico
O rolamento de galho é um dispositivo mecânico amplamente utilizado em equipamentos que requer suporte de rotação e transmissão de carga. Geralmente é composto por um anel interno, um anel externo e um elemento rolante, que desempenha o papel de suportar a parte rotativa e transmitir a carga. O recurso central do anel de tiro de contato de quatro pontos é o seu arranjo exclusivo de elementos de rolamento de "contato de quatro pontos".

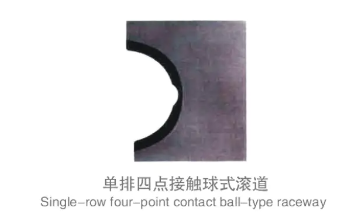

O chamado "contato de quatro pontos" significa que uma única linha de bolas de aço entra em contato com a ranhura a quatro pontos nos anéis interno e externo, respectivamente. Esse design permite que cada elemento rolante sute simultaneamente a pressão de dois pontos dos anéis interno e externo, para um total de quatro pontos de contato. Essa estrutura otimiza a distribuição de carga e melhora a capacidade de carga e a estabilidade rotacional.
1.2. Diferenças entre o contato de quatro pontos e as estruturas tradicionais
Os rolamentos tradicionais de enormes usam principalmente estruturas de contato de três pontos ou vários pontos. Embora possam suportar uma certa carga, eles são complexos em estrutura e difíceis de fabricar. Além disso, devido a diferentes pontos de contato, a distribuição mecânica não é uniforme, o que pode facilmente causar concentração de tensão local.
Por outro lado, a estrutura de contato de quatro pontos alcança o efeito de otimizar a distribuição de carga, reduzindo o número de pontos de contato. O design de uma única linha de bolas de aço não apenas simplifica a estrutura, mas também reduz a altura geral dos componentes, facilitando o design compacto do equipamento. Ao mesmo tempo, o contato de quatro pontos permite que o rolamento de galho suporta força axial, força radial e momento de capotagem e possui capacidade multifuncional portadora de carga.
1.3. Design multifuncional
O anel de galho de contato de quatro pontos integra vários requisitos mecânicos. Seu projeto não pode apenas suportar a pressão axial de até várias toneladas, mas também dispersam efetivamente cargas radiais e momentos de capotagem, garantindo que o equipamento ainda possa manter uma operação estável e eficiente sob condições de trabalho complexas.
Esse conceito multifuncional de design de carga de carga o torna um núcleo rotativo indispensável em várias máquinas e equipamentos de precisão em larga escala e uma ponte de conexão e movimento.
2. Como o projeto estrutural alcança rolamento de alta carga?
2.1. O mecanismo de força de bolas de aço e sulcos de linha única
O núcleo de força do anel de tiro de contato de quatro pontos está no método de contato de "quatro pontos" entre as bolas de aço de linha única e as ranhuras internas e externas do anel. Cada bola de aço é distribuída uniformemente ao redor do rolamento de galho e seus pontos de contato com os anéis interno e externo formam uma estrutura de força estável.
A maior vantagem desse mecanismo de força é que a carga complexa é distribuída uniformemente a cada elemento rolante, evitando danos à fadiga causados pela força local excessiva. As bolas de aço formam um caminho de transferência de carga relativamente rígido através de quatro pontos de contato, melhorando efetivamente o limite de carga.
2.2. Tecnologia de seleção e processamento de materiais
A realização da alta capacidade de carga é inseparável a partir da otimização de materiais de rolamento de galho. O aço de liga de alta resistência é geralmente usado como material principal e sofre um tratamento térmico especial para melhorar sua dureza e resistência à fadiga. O processo de tratamento térmico garante que a distribuição de dureza da bola de aço e da superfície da ranhura seja uniforme, impedindo o desgaste precoce devido ao supercundações locais.
A usinagem de precisão também é uma parte importante para garantir o desempenho. O processamento da ranhura deve atender aos padrões extremamente de redondeza e rugosidade da superfície para garantir o ajuste perfeito entre a bola de aço e a ranhura e reduzir o desgaste micro-movimento.
2.3. Otimizar a estrutura de lubrificação e vedação
O design do sistema de lubrificação tem um grande impacto na vida e no desempenho do anel de escalonamento de quatro pontos. A graxa lubrificante razoável pode reduzir efetivamente o coeficiente de atrito, reduzir o desgaste e o calor e melhorar a eficiência da rotação.
Ao mesmo tempo, a otimização da estrutura de vedação impede a entrada de poeira, umidade e outros contaminantes no interior, impedindo a deterioração da graxa lubrificante e o desgaste agravado. As vedações de alto desempenho podem manter a herdeira em vários ambientes severos e estender o ciclo de manutenção do equipamento.
3. Como obter controle preciso da rotação?
3.1. Controle geométrico de precisão e gerenciamento de erros de fabricação
A base da rotação precisa é o controle geométrico de alto padrão. Durante o processo de fabricação do anel de escalonamento de quatro pontos, a redondeza dos anéis interno e externo, a forma da pista e as tolerâncias dimensionais das bolas de aço devem ser estritamente controladas.
A redução axial e radial são parâmetros -chave que afetam a precisão da rotação. Através de medição e ajuste precisos, o erro de execução pode ser controlado no nível do Micron para garantir que a parte rotativa seja estável e sem jitter.
3.2. Otimização de resistência ao atrito e rotação
O atrito durante a rotação é um fator importante que afeta a eficiência e a precisão. Tecnologias de tratamento de superfície, como nitragem e pulverização, são aplicadas à superfície das bolas de aço e ranhuras, o que pode reduzir significativamente o coeficiente de atrito.
A seleção e manutenção dos lubrificantes são igualmente importantes. A graxa lubrificante de alta qualidade não apenas reduz o desgaste, mas também reduz a perda de energia, garantindo a suavidade e a sensibilidade à resposta da rotação.
3.3. Requisitos técnicos para correspondência de instalação
A qualidade da instalação está diretamente relacionada à precisão da rotação. A superfície da montagem deve ter nivelamento e verticalidade extremamente alta, e a pré -carga do parafuso deve ser uniforme e atender aos padrões para evitar a deformação e afrouxamento.
O design razoável da tolerância correspondente garante o ajuste perfeito entre o anel de galho de contato de quatro pontos e outras partes do equipamento, evitando lacunas e agitação durante a operação e garantindo o desempenho geral do equipamento.
4. Desempenho real nas principais áreas de aplicação
4.1. Campo de máquinas de engenharia
Os rolamentos de giro de contato de quatro pontos são amplamente utilizados em máquinas pesadas, como guindastes de torre e escavadeiras. Eles ainda garantem a estabilidade do equipamento sob cargas altas, impactos dinâmicos e condições de trabalho complexas.
Especialmente na plataforma de sabor do guindaste, a estrutura de contato de quatro pontos pode resistir efetivamente ao momento de capotamento e da carga de impacto, garantindo a segurança e a confiabilidade da operação de elevação.
4.2. Desempenho de alta confiabilidade em sistemas de energia eólica
O sistema de guinada do equipamento de geração de energia eólica precisa ajustar a direção com frequência e suportar cargas enormes e variáveis. Com sua alta capacidade de carga de carga e capacidade precisa, o anel de galho de contato de quatro pontos garante a estabilidade da turbina eólica durante a operação de longo prazo.
Além disso, seu excelente desempenho de vedação e resistência ao clima garantem que o equipamento possa se adaptar ao ambiente climático externo complexo, reduzir a frequência de manutenção e reduzir os custos operacionais.
4.3. Requisitos de precisão em cenários médicos e de automação
Equipamentos médicos modernos, como scanners de TC e braços de robô, exigem precisão de rotação extremamente alta e estabilidade das peças rotativas. A rotação de alta precisão e a resposta micro-movimento do anel de galho de quatro pontos o tornam a escolha ideal para equipamentos médicos e automação industrial.
O controle de posicionamento e rotação do equipamento no nível da mícron garante a produção de alta qualidade da imagem médica e da produção automatizada.
4.4. Aplicações aeroespaciais e militares
Equipamentos aeroespaciais e militares geralmente trabalham em ambientes extremos. O anel de sobrecarga de quatro pontos atende aos requisitos rigorosos de resistência à temperatura, resistência à vibração e alto fator de segurança com sua forte estabilidade estrutural e propriedades do material.
Sua rotação de alta precisão garante que equipamentos como plataformas de lançamento de mísseis e toca-discos de radar possam se mover com precisão em ambientes de alta pressão, garantindo a confiabilidade e a segurança da execução da missão de equipamentos.
5. Como o anel de sobrecarga de quatro pontos se torna o núcleo do desempenho?
O anel de tiro de contato de quatro pontos alcança uma combinação perfeita de alta carga e rotação de alta precisão, com seu projeto estrutural exclusivo, materiais preferidos e tecnologia de fabricação requintada. Ele não pode apenas suportar o impacto das forças multidirecionais em condições complexas de carga, mas também garantir uma rotação estável e suave.
Em muitos campos de ponta, como máquinas de engenharia, energia eólica, assistência médica e aeroespacial, o anel de tiro de contato de quatro pontos se tornou um componente essencial para melhorar o desempenho e a confiabilidade do equipamento. Com seu desempenho estável, preciso e eficiente, ele está levando a indústria de fabricação mecânica a um nível mais alto.
No futuro, com o avanço contínuo da indústria inteligente de fabricação e verde, o anel de escalada de contato de quatro pontos continuará a desempenhar um papel importante, trazendo mais inovações e avanços para sistemas de explosão mecânicos e ajudando a alcançar um controle de movimento mecânico mais eficiente e preciso. .
