Venda por grosso OEM/ODM WDB-010-xx-x Anel giratório de contato de quatro pontos sem engrenagem

Lar / Produto / Rolamentos giratórios / WDB-010-xx-x Anel giratório de contato de quatro pontos sem engrenagem

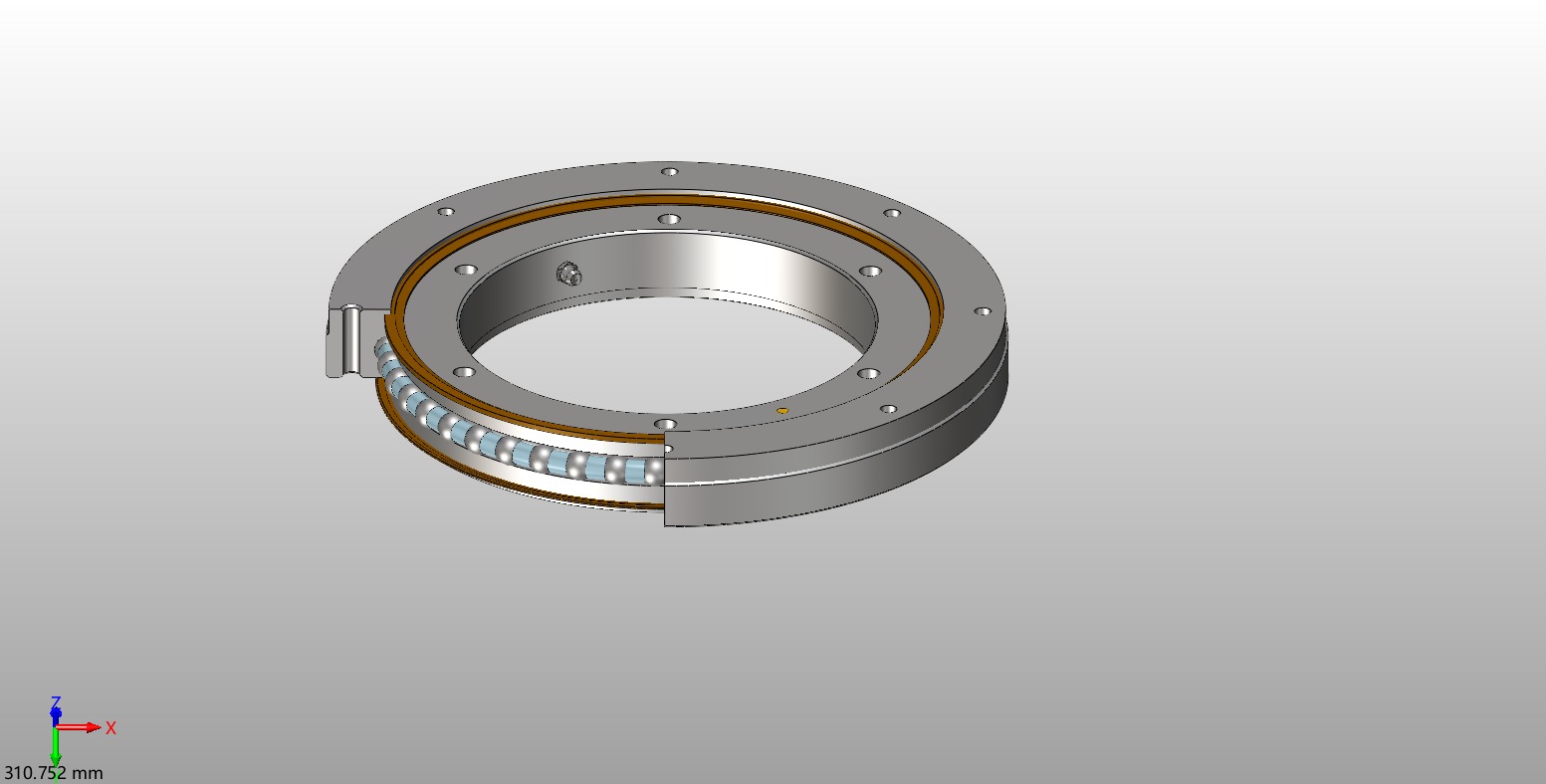

WDB-010-xx-x Anel giratório de contato de quatro pontos sem engrenagem

Manuseio, armazenamento e transporte de rolamentos de giro
1. Os rolamentos giratórios devem ser carregados e descarregados com cuidado.
2. O transporte e o armazenamento devem ser colocados horizontalmente e o armazenamento deve ser colocado em local seco.
3. O içamento deve ser realizado com parafusos de anel na horizontal. Não colidir, especialmente na direção radial.
4. A superfície externa do rolamento giratório é revestida com óleo antiferrugem e seu período antiferrugem é geralmente de seis meses. Para produtos com período de armazenamento superior a seis meses, embalagens antiferrugem ou outras medidas de armazenamento deverão ser tomadas novamente.

Dicas de instalação para rolamentos giratórios:
O suporte de instalação e correspondência é geralmente em estrutura cilíndrica, conforme mostrado na figura a seguir, com a parede cilíndrica alinhada com o centro da pista da esfera do rolamento.


Dicas de instalação para rolamentos giratórios:
A fim de evitar sobrecarga local do rolamento giratório e garantir sua operação flexível, o suporte de instalação deve ser tratado para eliminar a tensão interna após todos os procedimentos de soldagem, e o plano de instalação deve ser usinado e seu nivelamento (incluindo desvio angular do plano horizontal) deve ser controlado dentro de uma certa faixa.
Valores permitidos de planicidade incluindo desvio angular
Diâmetro do círculo central da pista de bola
DL(mm) 		Desvio plano do suporte de montagem P(mm)
Tipo de bola de contato de quatro pontos de carreira única Tipo de bola de duas fileiras Tipo de rolo cruzado
~1000 0.15 0.2 0.1
>1000-1500 0.19 0.25 0.12
>1500-2000 0.22 0.3 0.15
>2000~2500 0.25 0.35 0.17
>2500-4000 0.3 0.4 0.2
>4000-6000 0.4 0.5 0.3
>6000-8000 0.5 0.6 0.4

Notas: O valor da tabela é o máximo. Apenas um pico pode atingir este valor no setor de 180° e subir ou descer continuamente na faixa de 0°~90° ~180°. Subir e descer não são permitidos para evitar pico de carga.
+86-513-80311111 / +86-15050632597
contacte-nos
PREV: WDA-010-xx-x Anel giratório de contato de quatro pontos sem engrenagem Seguinte:WDC-010-xx-x Anel giratório de contato de quatro pontos sem engrenagem
  • Parâmetro
  • Dimensões
  • Obtenha Um Orçamento Gratuito

Consequência
Não. 		Dimensão (mm) Peso
(kg) 		Ref. Não.
d d2 d1 D D2 D1 C C1 H B B1 NM N1-M1 G
WDB-010-0179-01 124.5 126,5 H8 144.5 234 232 h8 214 30 5 35 30 5 12-Φ11 12-M12 2/0-M8*1 6 010.14.0179.E
WDB-010-0179-02 124.5 126,5 H8 144.5 234 232 h8 214 30 5 35 30 5 12-Φ11 12-Φ11 2/0-M8*1 6 010.14.0179.D
WDE-010-0217-01 150 200 H7 175 290 24197 265 41.5 7.5 41.5 40 3.5 16-Φ14 (16-1)-M12 2/0-M10*1 14 03-0217-00
WDB-010-0200-01 140 142 H7 160 280 278 h8 240 30 10 30 10 12-M10 12-Φ11 0/1-M8*1 9.7 010.16.0200A
WDB-010-0220-01 138 140 H8 170 302 300 h8 270 41 8 46 41 8 10-Φ18 10-Φ18 2/0-M8*1 16 010.20.0220.D
WDB-010-0222-01 140 142 H9 170 300 298 h8 270 30 5 36 34 10 8-Φ18 8-Φ18 2/0-M8*1 11.7 010.16.0220.B
WDB-010-0250-01 170 170 H9 202 330 330 h9 298 50 10 60 50 10 18-M14 18-中16 2/0-M10*1 21 010.20.0250A
WDB-010-0257-01 190 192 H9 215 329 328 h9 305 44 12 45 44 12 16-Φ14 16-Φ14 2/0-M8*1 17 010.20.0257A
WDB-010-0260-01 190 192 H9 215 329 328 f9 305 44 12 45 44 12 16-Φ14 16-Φ14 2/0-M10*1 18 03-0260-00
WDB-010-0260-02 190 192 H9 215 329 328 f9 305 45 12 50 45 12 16-中14 (16-1)-Φ14 2/0-M10*1 18 03-0260-23
WDB-010-0260-03 191 193 H8 215 329 327 h8 305 41 7 46 41 7 20-Φ14 20-Φ14 2/0-M8*1 15 010.20.0260A
WDB-010-0260-04 190 192 H8 215 329 328 h8 305 44 12 45 44 12 16-Φ14 16-Φ14 2/0-M10*1 16 010.20.0260.B
WDB-010-0311-01 242 243,5 H8 268 386 384,5h8 360 44 10 56 44 10 20-Φ14 20-Φ14 4/0-M8*1 21 10-200311/0-02003
WDB-010-0318-01 261 262 H8 281 375 374 f8 355 35 7 42 35 7 10-Φ11 12-Φ11 1/0-M10*1 13.4 010.14.0318A
WDB-010-0325-01 270 272 H9 290 380 378 h8 360 30 5 35 30 5 24-Φ11 24-Φ11 2/0-M8* 12 010.14.0325A
WDB-010-0342-01 265 267 H9 295 440 438 f9 390 44 10 50 44 10 16-Φ17,5 16-Φ17,5 2/0-M10*1 30 03-0342-05
WDB-010-0360-01 265 270 H9 300 455 450 f9 420 63 10 71 63 10 24-Φ17,5 (24-1)-Φ17,5 2/0-M10*1 46 03-0360-00
WDB-010-0402-01 335 336 H9 360 475 474 f9 450 44 10 45 44 10 24-Φ14 24-Φ14 3/0-M10*1 27 03-0402-00
WDB-010-0402-02 335 336 H9 360 475 474 f9 450 45 10 45 45 10 24-Φ15 24-Φ15 3/0-M10*1 31 010.20.0402A
WDB-010-0411-01 342 344 H9 368 486 484 f9 460 46 10 56 46 10 24-Φ14 24-Φ14 4/0-M8*1 30 33-0411-01
WDB-010-0411-02 342 343,5 H8 368 486 484,5h8 460 44 10 56 44 10 24-Φ14 24-414 4/0-M8*1 29 10-200411/0-02013
WDB-010-0414-01 342 344 H9 368 486 484 h9 460 46 10 56 46 10 24-Φ14 24-414 2/2-M8*1 29 SUN 4862001 CC LM
WDB-010-0414-01 342 344 H9 368 486 484 h9 460 46 10 56 46 10 24-Φ14 24-Φ14 4/0-M8*1 29 010.19.0414A
WDE-010-0450-01 357 357 H8 393 543 543 h8 507 60 15 70 60 15 24-M16 24-Φ18 2/0-M10*1 53 010.250450.A
WDB-010-0525-01 424 425 H9 460 626 62519 590 63 10 72 63 10 24-Φ22 24-Φ22 3/0-M10*1 73 03-0525-01
WDB-010-0541-01 472 474 H9 498 616 614 f9 590 46 10 56 46 10 32-Φ14 32-Φ14 4/0-M8*1 40 33-0541-01
WDB-010-0541-02 472 473,5 H8 498 616 614,5h8 590 44 10 44 10 32-Φ14 32-Φ14 4/0-M8*1 37 10-200541/0-02023
WDB-010-0544-01 472 474 H9 498 616 614 h9 590 46 10 56 46 10 32-Φ14 32-Φ14 2/2-M8*1 37 SUN 6162001 CC LM
WDB-010-0544-02 472 474 H8 498 616 614 h8 590 44.5 10 56 44.5 10 (32-1)-Φ14 32-Φ14 4/0-M8*1 37 010.20.0544.6
WDB-010-0600-01 487 490 H9 531 712 710 f9 668 63 10 72 63 10 24-Φ22 24-Φ22 3/0-M10*1 93 03-0600-02
WDB-010-0641-01 572 574 H9 598 716 714 f9 690 46 10 56 46 10 36-Φ14 36-Φ14 4/0-M8*1 45 33-0641-01
WDB-010-0641-02 572 573,5 H8 598 716 714,5 h8 690 44 10 56 44 10 36-Φ14 36-Φ14 4/0-M8*1 44 10-200641/0-02033
WDB-010-0644-01 572 574 H9 598 716 714 h9 690 46 10 56 46 10 36-Φ14 36-Φ14 2/2-M8*1 44 SUN 7162001 CC LM
WDB-010-0644-02 572 574 H8 598 716 714 h8 690 44.5 10 56 44.5 10 36-Φ14 36-Φ14 4/0-M8*1 44 010.20.0644.A
WDB-010-0785-01 670 672 H9 710 900 898 f9 860 77 10 86 77 10 36-Φ22 (36-1-Φ22 3/0-M10*1 150 03-0785-00
WDB-010-0741-01 672 674 H9 698 816 814 f9 790 46 10 56 46 10 40-Φ14 40-Φ14 4/0-M8*1 55 33-0741-01
WDB-010-0741-02 672 673,5 H8 698 816 814,5h8 790 44 10 56 44 10 40-Φ14 40-Φ14 4/0-M8*1 52 10-200741/0-02043
WDB-010-0744-01 672 674 H9 698 816 814 h9 790 46 10 56 46 10 40-Φ14 40-Φ14 2/2-M8*1 52 SUN 8162001 CC LM
WDB-010-0755-02 655 657 H9 695 855 853 h9 815 54 15 63 54 15 24-Φ22 24-Φ22 4/0-M10*1 90 SUN 8552501 CC LM
WDB-010-0841-01 772 774 H9 798 916 914 f9 890 46 10 56 46 10 40-Φ14 40-Φ14 4/0-M8*1 62 33-0841-01
WDB-010-0841-02 772 773,5 H8 798 916 914,5h8 890 44 10 56 44 10 40-Φ14 40-Φ14 4/0-M8*1 59 10-200841/0-02053
WDB-010-0844-01 772 774 H9 798 916 914 h9 890 46 10 56 46 10 40-Φ14 40-Φ14 2/2-M8*1 60 SUN 9162001 CC LM
WDB-010-0855-01 755 757 H9 795 955 953 h9 915 54 15 63 54 15 28-Φ22 28-Φ22 4/0-M10*1 101 SUN 9552501 CC LM
WDB-010-0941-01 872 874 H9 898 16 1014 f9 990 46 10 56 46 10 44-Φ14 44-Φ14 4/0-M8*1 67 33-0941-01
WDB-010-0941-02 872 873,5 H8 898 1016 1014,5 h8 990 44 10 56 44 10 44-Φ14 44-Φ14 4/0-M8*1 66 10-200941/0-02063
WDB-010-0944-01 872 874 H8 898 1016 1014 h8 990 44 10 56 44 10 44-Φ14 44-Φ14 2/2-M8*1 67 SUN 10162001 CC LM
WDB-010-0955-02 855 857 H9 895 1055 1053 h9 1015 54 15 63 54 15 30-Φ22 30-Φ22 4/0-M10*1 115 SUN 10552501 CC LM
WDB-010-0980-01 845 845 H9 890 1130 1130 f9 1070 90 10 100 90 10 36-Φ26 (36-1)-Φ26 4/0-M10*1 286 03-0980-02
WDB-010-1055-01 955 957 H9 995 1155 1153 hg 1115 54 15 63 54 15 30-Φ22 30-Φ22 4/0-M10*1 128 SUN 11552501 CC LM
WDB-010-1091-01 1022 1024 H9 1048 1166 1164 f9 1140 46 10 56 46 10 48-Φ14 48-Φ14 4/0-M8*1 81 33-1091-01
WDB-010-1091-02 1022 1023,5 H8 1048 1166 1164,5 h8 1140 44 10 56 44 10 48-Φ14 48-Φ14 4/0-M8*1 77 10-201091/0-02073
WDB-010-1094-01 1022 1024 H9 1048 1166 1164 h9 1140 46 10 56 46 10 48-Φ14 48-Φ14 2/2-M8*1 77 SUN 11162001 CC LM
WDB-010-1155-02 1055 1057 H9 1095 1255 1253 h9 1215 54 15 63 54 15 36-Φ22 36-Φ22 4/0-M10*1 139 SUN 12552501 CC LM
WDB-010-1255-02 1155 1157 H9 1195 1355 1353 h9 1315 54 15 63 54 15 42-Φ22 42-Φ22 4/0-M10*1 148 SUN 13552501 CC LM
WDB-010-1355-02 1255 1257 H9 1295 1455 1453 h9 1415 54 15 63 54 15 42-Φ22 42-Φ22 4/0-M10*1 161 SOL 14552501 CC LM
